La multiplexación por división de longitud de onda (WDM) permite que dos o más longitudes de onda DE luz SE TRANSMITan a través de DIFERENTES canales ópticos simultáneamente en la misma fibra.WDM (multiplexación por división de longitud de onda) son dos o más longitudes de onda diferentes de señales portadoras ópticas (que transportan una variedad de información), en el transmisor a través de un multiplexor (multiplexor) juntas y acopladas a la misma fibra para la transmisión. En el extremo receptor, la óptica Las señales de varias longitudes de onda son separadas por el demultiplexor y luego procesadas por el receptor óptico para restaurar la señal original.

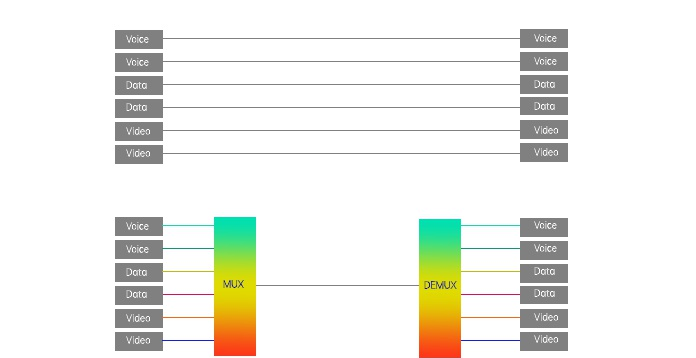

En pocas palabras, puede mirar la figura a continuación.En el modo de transmisión tradicional, una fibra solo puede transmitir la señal portadora óptica que transporta un tipo de información, y si se trata de servicios diferentes, se necesitan innumerables fibras diferentes e independientes para la transmisión.Sin embargo, si la cantidad de información empresarial es grande, es necesario instalar una gran cantidad de fibras ópticas para la transmisión, lo que supone un gran desafío en términos de espacio y coste de cableado.La aplicación de un sistema WDM puede resolver rápidamente los problemas anteriores.El sistema WDM puede transportar una variedad de formatos de señales 'comerciales', como ATM, IP, etc., a través de la tecnología de multiplexación y demultiplexación se podrá transmitir una variedad de señales comerciales a través de una fibra, lo que reduce en gran medida la cantidad de consumo de fibra, expansión de la red y desarrollo de los medios ideales de expansión.En la introducción de nuevos servicios de banda ancha, como CATV, HDTV, B-ISDN, etc., sólo se necesita una longitud de onda adicional.
La estructura básica de un sistema WDM general.
La estructura básica del sistema WDM se divide principalmente en dos formas: transmisión unidireccional de fibra dual y transmisión bidireccional de fibra única.Unidireccional de fibra dual significa que todas las rutas ópticas se transmiten en la misma dirección en una fibra al mismo tiempo, y diferentes longitudes de onda transportan diferentes señales ópticas.En el transmisor, el compuesto se transmite a través de una fibra y en el receptor, se realiza la demultiplexación para completar la transmisión de señales ópticas multicanal, y la dirección inversa se transmite a través de otra fibra.La transmisión en ambos sentidos se completa mediante dos fibras, respectivamente.Bidireccional de fibra única significa que la trayectoria de la luz se transmite en dos direcciones diferentes al mismo tiempo en una fibra principal, y las longitudes de onda utilizadas se separan entre sí para lograr una comunicación full-duplex entre sí.
El sistema WDM general se compone principalmente de cinco partes: sistema de gestión de red, transmisor óptico, amplificación de relé óptico, receptor óptico y canal de monitoreo óptico.

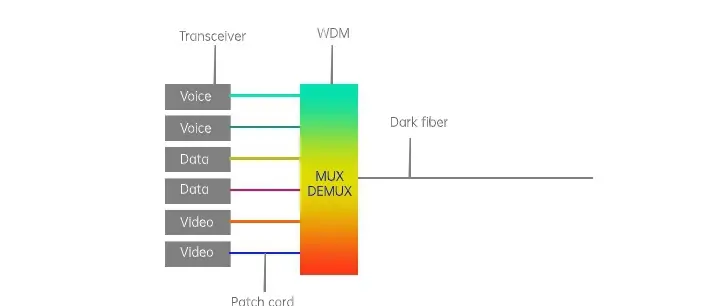

En el sistema WDM simple, hay principalmente transceptores, multiplexores por división de longitud de onda WDM, puentes y componentes de fibra oscura.
En todo el sistema WDM, el multiplexor y demultiplexor por división de longitud de onda óptica son los componentes clave de la tecnología WDM y su rendimiento tiene un efecto decisivo en la calidad de transmisión del sistema.
