Fiber Array (FA) es un conjunto compuesto por un haz de fibras o una tira de fibras instaladas en un sustrato con ranura en V a intervalos específicos.

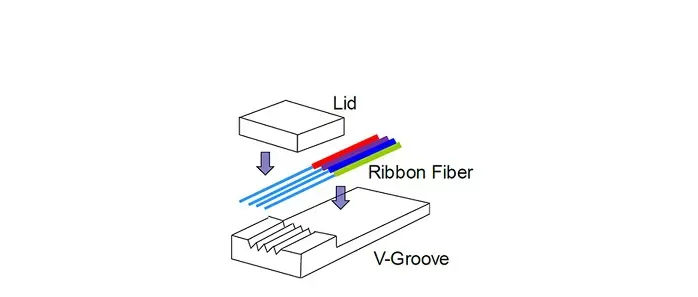

Los conjuntos de fibras ópticas en las comunicaciones ópticas incluyen principalmente sustrato, platina y fibra.Por lo general, se cortan múltiples ranuras en la base del sustrato, se presiona la placa de presión y se asegura la fibra óptica insertada en la ranura.Los conjuntos de fibras son muy exigentes en cuanto a materiales y procesos de fabricación.
La matriz de fibras se basa principalmente en la ranura en V tallada con precisión para realizar el posicionamiento.La ranura en V requiere un proceso de corte especial para lograr un posicionamiento preciso de la fibra.La parte de fibra desnuda sin recubrimiento de fibra se coloca en la ranura en V.Este proceso requiere tecnología de mecanizado de ultraprecisión para ubicar con precisión el núcleo de la fibra en la ranura en V para reducir la pérdida de conexión, y luego el componente compresor lo presuriza y lo fija con adhesivos, y la cara del extremo se rectifica ópticamente para formar una matriz de fibras.El material del sustrato afectará las propiedades ópticas del conjunto de fibras, y es necesario utilizar un material con un coeficiente de expansión pequeño para garantizar que el conjunto de fibras no tenga tensión, sea de alta confiabilidad y no se desplace la fibra a altas temperaturas.El vidrio y el silicio son materiales comúnmente utilizados, pero también cerámica, sustratos conductores y sustratos plásticos.
Conjunto de fibra óptica
La distancia entre ranuras, el número de canales de fibra y el ángulo de rectificado de la ranura en V se personalizan según las necesidades, pero la precisión del tamaño de centro a centro entre ranuras adyacentes está dentro de ± 0,5 μm, y la el paralelismo entre ranuras adyacentes está dentro de ± 0,1 grados.La mayoría de las fibras utilizadas en FA son fibras de cinta coloreadas, que tienen buenas propiedades anti-flexión y colores coloridos que permiten distinguir fácilmente los canales.
WTC se utiliza generalmente en guías de ondas ópticas planas, rejillas de guías de ondas, dispositivos de fibra óptica de matriz activa/pasiva, sistemas microelectromecánicos;Módulo óptico multicanal, etc. Entre ellos, la matriz de fibras es uno de los componentes importantes del divisor de guía de ondas ópticas planas (divisor PLC), que puede reducir en gran medida la pérdida de los dispositivos de guía de ondas ópticas y la alineación del acoplamiento óptico.Wanchuang Communication ofrece una variedad de opciones de matriz de fibra, como la cantidad de canales de matriz de fibra, el espaciado del núcleo de fibra y el ángulo de rectificado que se pueden personalizar.Wenchuon Communication Technology se ha centrado en la producción OEM/ODM de dispositivos de comunicación óptica pasiva durante 15 años.Con un sólido equipo de I+D y capacidad de producción, Wenchuon Communication Technology puede ofrecer a los clientes servicios integrales de producción personalizados de diseño, investigación y desarrollo, y fabricación de dispositivos básicos de comunicación óptica pasiva.La línea de productos incluye principalmente conectores de fibra, puentes de fibra, divisores PLC, multiplexores por división de longitud de onda WDM, interruptores ópticos MEMS, etc.
