Comparación de cuadro de distribución de fibra óptica, caja de terminales, subcaja y cuadro de distribución ODF
El marco de distribución de fibra óptica, la caja de terminales, la caja de fibra y el marco de distribución ODF son una parte esencial de la instalación y uso de la fibra óptica, estos accesorios se parecen más e incluso la forma de uso tiene el mismo lugar, lo que es fácil de confundir.
Ⅰ.Similitudes
Estos cuatro conectores tienen cuatro similitudes obvias, como el papel principal, que se puede resumir de la siguiente manera:
1, la función fija del cable óptico en el marco, la funda exterior y el núcleo de refuerzo deben fijarse mecánicamente, instalar piezas de protección de tierra, procesamiento de protección de extremos y agrupación y protección de fibras ópticas.
2, la función de soldadura, la fibra óptica en el cable y la soldadura del cable de cola, el exceso de fibra óptica se almacenará en bobina y la protección de la junta de soldadura.
3, el adaptador y el conector se pueden insertar y extraer de forma flexible;La ruta óptica se puede implementar y probar libremente.
4, el espacio y la forma adecuados para cumplir con los requisitos mínimos del radio de curvatura.
Ⅱ.La diferencia
Dado que hay muchos puntos similares en el papel, pero hay una distinción clara en la forma y la instalación, resumiremos los cuatro conectores, respectivamente.
1, marco de distribución de fibra óptica

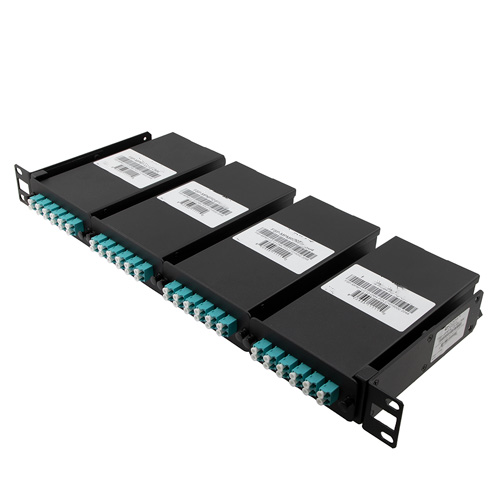

· Cuadro de distribución push-pull con pasador guía cabeza MPO macho, con 4 cajas de conexiones LGX, 48 puertos de conexión de fibra LC multimodo OM4
Número de puertos convencionales: 24, 48
Entorno operativo: Dentro de un gabinete estándar
→ Los marcos de distribución de fibra óptica se utilizan para conectar cables ópticos troncales verticales y horizontales, generalmente 19 pulgadas de rack de 1U de altura, generalmente al menos 12.
2. Caja de terminales
Número de puerto normal: 8 puertos, 12 puertos
Entorno de uso: pared o escritorio
→ La caja de terminales de fibra óptica generalmente se coloca al final del cable óptico horizontal, y el dispositivo conectado mediante el puente óptico conectado por el acoplador en la caja de terminales de fibra óptica es el conector más cercano al terminal (equipo de conmutación o PC), Generalmente 8 puertos.
3, caja de fibra
Número de puertos convencionales: 24, 48
Entorno de uso: dentro del pasillo.
→ La caja de distribución de fibra óptica es un dispositivo de interfaz que se utiliza para conectar el cable de fibra óptica principal al cable de fibra óptica de distribución en exteriores, pasillos o interiores.Se utiliza comúnmente en la instalación de redes ópticas de redes totalmente ópticas FTTH.También es una pequeña caja que vemos a menudo en el pasillo de nuestra vida diaria.

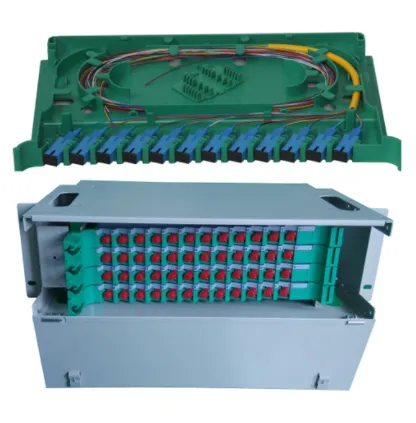

4, marco de distribución ODF
Número de puerto convencional: 12-1440 núcleos
Entorno de aplicación: sala de ordenadores, cableado regional, FTTH de distrito residencial y otro cableado de fibra óptica a gran escala.
→ El marco de distribución de fibra óptica ODF está diseñado para equipos de distribución de fibra óptica de salas de comunicación de fibra óptica, con funciones de fijación y protección de cables ópticos, función de terminal de fibra óptica, función de alineación de cables, núcleo de fibra óptica y función de protección de coleta.
El dispositivo tiene una configuración flexible, fácil de instalar y usar, fácil de mantener y fácil de administrar.Es un dispositivo esencial para que los terminales de red de cables de comunicación de fibra óptica o puntos de retransmisión realicen la soldadura y el acceso de cables de fibra óptica.
Ⅲ.Resumen
Por tanto, podemos concluir que la diferencia entre estos cuatro productos radica principalmente en dos puntos: el número de interfaces es diferente y el entorno de uso es diferente.Ellos mismos no participan en la transmisión de datos, principalmente el entorno de aplicaciones y los diferentes servicios de los puertos requeridos, instalados en el lugar donde se necesitan.
