La fibra multimodo es una opción popular para aplicaciones de centros de datos y empresas de redes de área local que requieren distancias para alcanzar velocidades de 10 gbit/s.Hay varias fibras multimodo disponibles para instalaciones de redes de alta velocidad, cada una con diferente cobertura y capacidades de velocidad de datos.Con tantas opciones, es difícil seleccionar la fibra multimodo más adecuada.OM1 vs OM2 vs OM3 vs OM4 vs OM5, ¿cómo elegir?Hoy vamos a hablar de eso.
¿Qué es la fibra multimodo?

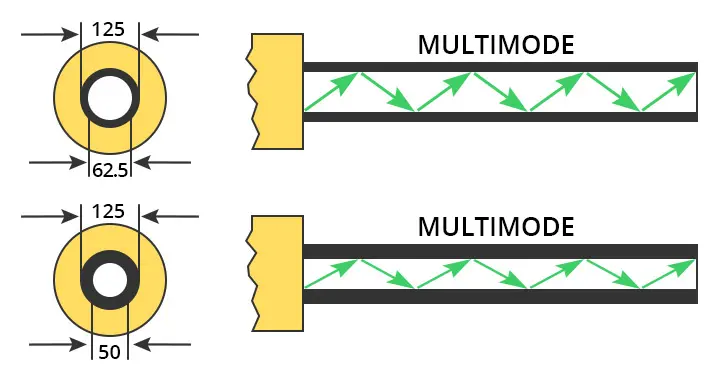

La fibra multimodo (MMF) es un tipo de fibra óptica que se utiliza principalmente para comunicaciones de corto alcance, como dentro de edificios o campus.Los cables de fibra óptica multimodo tienen núcleos grandes, normalmente de 50 o 62,5 micrómetros, y pueden propagar múltiples modos ópticos.Debido a esto, pueden pasar más datos a través del núcleo de fibra multimodo en un momento dado.El
El cable MMF tiene una distancia de transmisión máxima de aproximadamente 550 m a 10 Git/s y también puede transmitir distancias más largas a una velocidad de datos más baja, por ejemplo, aproximadamente 2 km a 100 Mb/s.
¿Cuántos tipos de fibras multimodo existen?

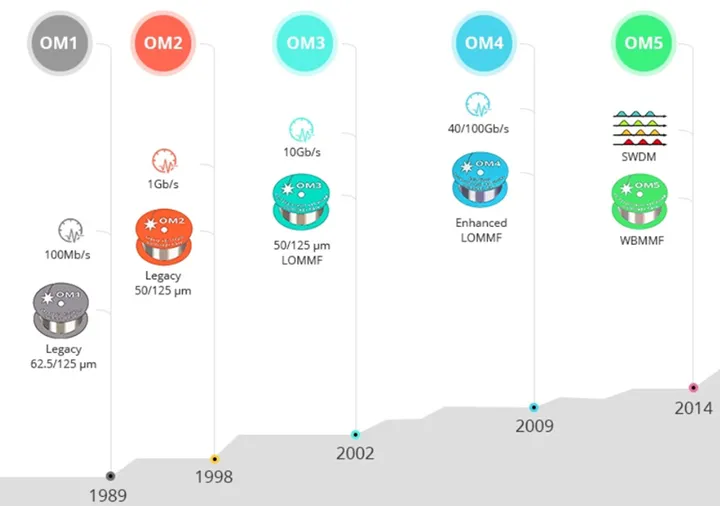

Según la norma ISO 11801, los cables de fibra óptica multimodo se pueden dividir en fibra OM1, fibra OM2, fibra OM3, fibra OM4 y la recién lanzada fibra OM5.A continuación, comparamos estas fibras en detalle en términos de tamaño del núcleo, ancho de banda, velocidad de datos, distancia, color y fuente de luz.
fibra óptica OM1
La fibra OM1 suele venir con una funda naranja y tiene un tamaño de núcleo de 62,5 µm.Puede admitir Ethernet de 10 Gb hasta 33 metros de largo.Se utiliza más comúnmente en aplicaciones Ethernet de 100 Megabits.Este tipo suele utilizar fuentes de luz LED.
fibra óptica OM2
Del mismo modo, la fibra OM2 también viene con una funda naranja y utiliza una fuente de luz LED, pero con un tamaño de núcleo más pequeño de 50 µm.Admite Ethernet de 10 Gb hasta 82 metros, pero se utiliza más comúnmente para aplicaciones Ethernet de 1 Gb.
fibra óptica OM3
Fibra OM3 con funda verde claro.Al igual que OM2, el tamaño del núcleo es de 50 µm, pero el cable está optimizado para dispositivos láser.OM3 admite Ethernet de 10 Gb con una longitud de hasta 300 metros.Además, OM3 puede admitir Ethernet 40G y 100G hasta a 100 metros de distancia, pero el más utilizado es Ethernet 10G.
fibra óptica OM4
La fibra OM4 es totalmente compatible con la fibra OM3 y comparte la misma funda aguamarina única.El OM4 fue desarrollado específicamente para la transmisión láser VSCEL y tiene una distancia de enlace de 10 Gig/s de hasta 550 m en comparación con los 300 m del OM3.Es capaz de ejecutar 40/100 GB a distancias de hasta 150 m mediante conectores MPO.
fibra óptica OM5
La fibra OM5, también conocida como WBMMF (fibra multimodo de banda ancha), es la última fibra multimodo y es compatible con versiones anteriores de OM4.Su tamaño de núcleo es el mismo que el de OM2, OM3 y OM4.El color de la funda de fibra OM5 fue el verde lima.Está diseñado y especificado para admitir al menos cuatro canales WDM a través de una ventana de 850-953 nm, cada uno con una velocidad mínima de 28 Gbps.
¿Cuál es la diferencia entre OM1, OM2, OM3, OM4 y OM5?
La principal diferencia entre las fibras multimodo es la diferencia física.Por lo tanto, las diferencias físicas conducen a diferentes velocidades y distancias de transmisión de datos.
Diferencias fisicas
Las diferencias físicas se encuentran principalmente en el diámetro, el color de la funda, la fuente de luz y el ancho de banda, como se describe en la siguiente tabla.
CINTA | COLOR | |||
OM1 | 62,5/125 µm | Naranja | CONDUJO | 200MHz*km |
OM2 | 50/125 µm | Naranja | CONDUJO | 500MHz*km |
OM3 | 50/125 µm | Agua | VSCEL | 2000MHz*km |
OM4 | 50/125 µm | Agua | VSCEL | 4700MHz*km |
OM5 | 50/125 µm | Verde lima | VSCEL | 28000MHz*km |
diferencia real
Las fibras multimodo son capaces de transmitir diferentes rangos de distancia a diferentes velocidades de datos.Se puede seleccionar el más adecuado según la aplicación real.A continuación se especifica la comparación de distancia máxima de fibra multimodo para diferentes velocidades de datos.
TIPO | 1GbE | 10GbE | 40GbE | 100GbE | |
OM1 | 2000m | 275m | 33m | / | / |
OM2 | 2000m | 550m | 82m | / | / |
OM3 | 2000m | / | 300m | 100m | 70m |
OM4 | 2000m | / | 550m | 150m | 150m |
OM5 | / | / | 550m | 150m | 150m |
¿Cuál es la diferencia entre fibra monomodo y multimodo?
Diferencias técnicas
Diámetro del núcleo: las fibras monomodo tienen un núcleo de diámetro pequeño (8,3 a 10 micrones) que permite que solo se propague un modo de luz.Los cables de fibra óptica multimodo tienen núcleos de gran diámetro (50 a 100 micrómetros) que permiten múltiples modos de propagación de la luz.
Fuente de luz: los dispositivos multimodo suelen utilizar LED o láseres como fuentes de luz.Los dispositivos monomodo, por otro lado, utilizan láseres o diodos láser para generar luz que se inyecta en el cable.
diferencia real
Distancia: la luz viaja más en un cable monomodo que en un cable multimodo.Por lo tanto, la fibra multimodo es adecuada para aplicaciones de corto alcance, permitiendo distancias de transmisión de hasta unos 550 metros a 10 Git/s.Cuando la distancia supera los 550 m, se prefiere la fibra monomodo.
Precio: el coste de la fibra multimodo suele ser inferior al de la fibra monomodo.
Ancho de banda: el ancho de banda del modo único es mayor que el del modo múltiple hasta 100.000 GHz.
Tipo de conector de fibra multimodo
Los tipos de conectores de fibra multimodo que circulan en el mercado son ST, SC, FC, LC, MU, E2000, MTRJ, SMA, DIN y MTP&MPO, etc. Los tipos de conectores de fibra más utilizados son ST, SC, FC y LC. .Cada uno tiene sus propias fortalezas, debilidades y capacidades.Entonces, ¿cuáles son las diferencias y qué significan para la implementación?Esta tabla de conectores de fibra multimodo comunes describe las ventajas y desventajas.
TIPO | TAMAÑO | (dB) |
CAROLINA DEL SUR | cerámica de φ2.5mm | 0,25-0,5 |
LC | Cerámica de φ1,25 mm. | 0,25-0,5 |
FC | cerámica de φ2.5mm | 0,25-0,5 |
CALLE | cerámica de φ2.5mm | 0,25-0,5 |
¿Cuáles son las ventajas de la fibra multimodo?
Si bien los puentes de fibra monomodo ofrecen ventajas en términos de ancho de banda y distancias más largas, la fibra multimodo puede soportar fácilmente la mayoría de las distancias requeridas por las redes empresariales y de centros de datos a un costo mucho menor que la fibra monomodo.Además, el cable de fibra óptica multimodo tiene muchas ventajas importantes.
Un marco multiusuario para interferencias sin pérdidas
La fibra multimodo tiene la característica de transportar múltiples señales simultáneamente en una misma línea.Lo más importante es que hay poca pérdida de potencia total en la señal.Por lo tanto, el usuario de la red puede enviar más de un paquete por cable al mismo tiempo, y toda la información se entregará al destino sin interferencias y permanecerá sin cambios.
Admite múltiples protocolos
La fibra multimodo puede admitir una variedad de protocolos de transferencia de datos, incluidos Ethernet, Infiniband y Protocolo de Internet.Por lo tanto, los cables se pueden utilizar como columna vertebral para una variedad de aplicaciones de alto valor.
Rendimiento de alto costo
Con núcleos más grandes y buenas tolerancias de alineación, las fibras y componentes multimodo son más baratos y más fáciles de usar con otros componentes ópticos como conectores y adaptadores de fibra, y los puentes multimodo son menos costosos de operar, instalar y mantener que los cables de fibra monomodo.
Conclusión
Las fibras multimodo se utilizan comúnmente para aplicaciones troncales en edificios debido a su alta capacidad y confiabilidad.En general, los cables de fibra óptica multimodo siguen siendo la opción más rentable para aplicaciones empresariales y de centros de datos en un radio de 500 a 600 metros.Sin embargo, esto no significa que podamos reemplazar la fibra monomodo con un cable de fibra multimodo, ya que la elección del puente de fibra monomodo o del puente multimodo depende de las necesidades específicas de la aplicación, como la distancia de transmisión a cubrir, el presupuesto general, etc.
