Al abrir el gabinete de red, encontrará que los productos de cableado integrados en el interior, además del cable y el módulo de red, es posible que no quede claro cuál es el marco de distribución, el marco de puente y el bastidor de línea, cuál es la diferencia entre ¿a ellos?¿Qué hace?

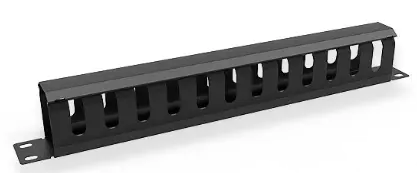

· Marco de manejo de línea
El bastidor de cables, en algunos lugares llamado cable, es un tipo de disposición conveniente de cable de red, se utiliza para clasificar el cable de red y no existe una relación directa con la red.Cuando se instala el bastidor de cables, el cable debe manipularse de acuerdo con la dirección del cable, para formar un sistema que sea fácil de mantener.
El bastidor de cables se utiliza generalmente con el bastidor de distribución para facilitar la gestión del puente.El bastidor de cables levanta el cable y la junta de puente ingresa horizontalmente al módulo RJ-45, de modo que el cable no gira en ángulo recto antes de insertarse en el módulo, lo que reduce la pérdida de su propia señal y reduce la interferencia de radiación a los cables circundantes.
El estante de línea según el material se puede dividir en estante de línea de metal y estante de línea de plástico.Al usarlo, puedes elegir según tus propias necesidades.

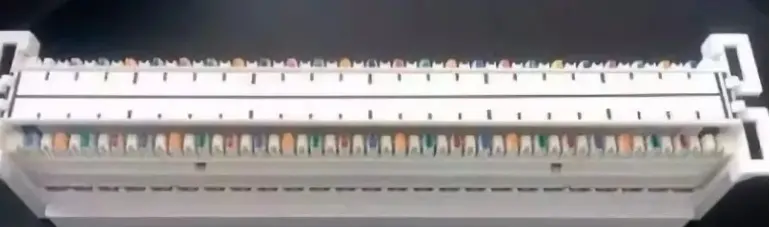

· Marco de puente
El marco del puente está compuesto de piezas de plástico modulares retardantes de llama, que está equipado con una serie de tiras dentadas para el cableado de terminales.Se pueden utilizar herramientas especiales 788J1 para 'presionar' el par de cables al marco del puente para completar la terminación del cable troncal de voz y del cable horizontal de voz.Las especificaciones más utilizadas son: 100 pares, 200 pares, 400 pares, etc.
Los marcos de puente, que a menudo se usan en gabinetes de red grandes, como la posibilidad de uso familiar o en oficinas pequeñas, son relativamente pequeños.La función principal del marco de puente es reducir la pérdida de interfaces de equipos de red, como los conmutadores.Debido a que el puente parece hileras de espinas de pescado, también conocidas como esqueletos de pescado, generalmente se usa para conexiones telefónicas.
La función del marco de puente es proporcionar un método de terminación conveniente y rápido para conexiones de cables de voz y datos de alta densidad.El marco de puente se puede utilizar tanto para máquinas montadas en la pared como para gabinetes verticales.El alcance del puente es muy amplio, adecuado para todos los sistemas de comunicación de voz, multimedia y otros aspectos de aplicaciones de alta velocidad.
· Cuadro de distribución
El marco de distribución aquí generalmente se refiere al marco de distribución RJ45, también conocido como marco de distribución de red.Se utiliza para gestionar los componentes más importantes del subsistema y es el centro para realizar la conexión cruzada de los dos subsistemas de cableado troncal vertical y horizontal.El cuadro de distribución suele instalarse en el armario o en la pared.
El uso del marco de distribución es más popular ahora, ya sea en el hogar o en la oficina.O la construcción de edificios, siempre que el uso de la red, generalmente utilice el marco de distribución, es para facilitar la gestión.
