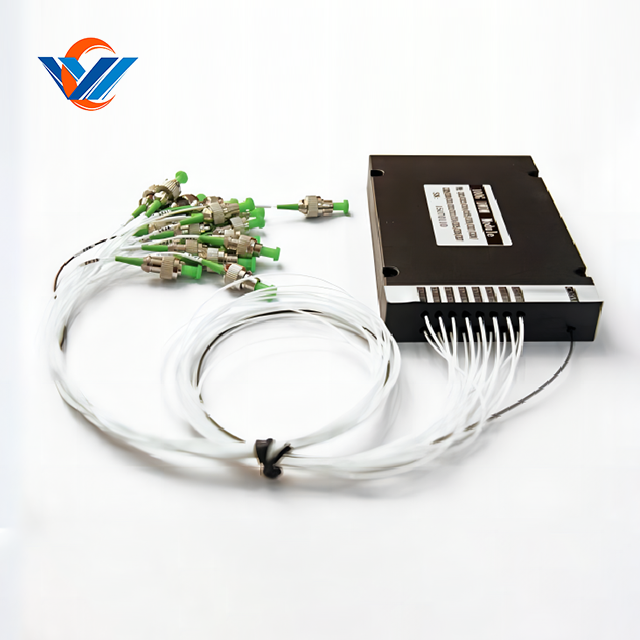

El Módulo DWDM de 16 canales 0.9 LC para fibra Representa una solución de multiplexación de división de longitud de onda de alta densidad diseñada para maximizar la capacidad de fibra en redes ópticas modernas. Este módulo denso WDM (DWDM) utiliza tecnología avanzada de recubrimiento de película delgada y envasado de precisión para permitir la transmisión simultánea de 16 señales ópticas sobre una sola fibra, cada una separada por Espacio de 100 GHz (aproximadamente 0,8 nm a 1550 nm de longitud de onda).
| Cantidad: | |
|---|---|
| Exportación PDF | |
Diseñado con fibras tamponadas de 0.9 mm terminadas con conectores LC, este módulo ofrece conectividad compacta ideal para instalaciones de alta densidad en centros de datos y oficinas centrales de telecomunicaciones. Operando dentro de la banda C (1525NM-1565NM) de acuerdo con los estándares ITU-T G.694.1, admite velocidades de datos hasta 400 Gbps por canal, lo que lo hace adecuado para los sistemas de transmisión coherentes de próxima generación.
El envasado de micro óptica de enlace de metal no fluido del módulo garantiza una estabilidad y confiabilidad excepcionales, mientras que la ruta óptica libre de epoxi elimina los puntos de falla potenciales de la degradación adhesiva. Cada canal mantiene una alineación precisa de la longitud de onda y una distorsión de señal mínima, lo que permite la transmisión de larga distancia con requisitos de regeneración mínimos.
16 canales en la cuadrícula ITU-T 100GHz, proporcionando un empaquetado denso de longitud de onda para la máxima utilización de fibras.
Pérdida de baja inserción ≤5.5dB (típico ≤4.5dB) en todos los canales, minimizando la atenuación de la señal en enlaces multiplexados.
Excelente uniformidad del canal ≤1.5dB , asegurando un rendimiento constante en todas las longitudes de onda.
Tecnología de filtro de película delgada con control de espesor de capa avanzada para cortes de longitud de onda afilada.
Aislamiento de canal alto ≥30dB (adyacente) y ≥40dB (no adyacente) , evitando la diafonía entre los canales.
Fibras tamponadas de 0.9 mm con conectores LC, reduciendo el diámetro del cable para un enrutamiento de alta densidad.
Rango de temperatura de funcionamiento : -5 ° C a +75 ° C, con un rango extendido disponible para entornos hostiles.
Sensibilidad de baja temperatura : variación de pérdida de inserción <0.005dB/° C y desplazamiento de longitud de onda <0.002 nm/° C.
Manejo de alta potencia : hasta 300MW por canal, compatible con amplificadores de alta potencia.
Dimensiones del paquete compacto : L141 x W115 x H18 mm, optimización de la utilización del espacio del bastidor.
Pérdida dependiente de la polarización (PDL) ≤0.15dB , asegurando el rendimiento estable en los estados de polarización.
Construcción calificada de Telcordia , Reunión de Normas GR-1209 y GR-1221 para la confiabilidad de las telecomunicaciones.
Habilita la capacidad a escala de terabit sobre la infraestructura de fibra existente, reduciendo la necesidad de nuevas implementaciones de fibra entre las principales ciudades. Admite una transmisión coherente de 100 g/400 g para redes troncales de grado portador.
Facilita la conectividad de alto ancho de banda entre los centros de datos distribuidos geográficamente , el apoyo a los servicios en la nube, la virtualización y la recuperación de desastres. El alto recuento de canales permite una escala eficiente de enlaces centrales entre datos.
Permite a los operadores de telecomunicaciones ofrecer múltiples servicios (voz, datos, video) sobre una infraestructura de fibra única, optimizar la utilización de recursos y reducir los costos operativos. Admite asignación flexible de ancho de banda para clientes empresariales y residenciales.
Proporciona el retiro de alta capacidad requerido para las interconexiones de red básicas 5G, que respalda las demandas masivas de ancho de banda de las implementaciones 5G NR y las aplicaciones de IoT (Internet de las cosas).
Permite la multiplexación de múltiples canales de video con servicios de datos, lo que permite a los operadores de cable entregar la banda ancha Gigabit junto con los servicios de televisión tradicionales sobre las plantas de fibra existentes.
DWDM de 16 canales ofrece una mayor densidad (espaciado de 100 GHz frente a 20 nm para CWDM) y opera en la banda C de baja pérdida, que admite distancias de transmisión más largas (hasta 80 km sin amplificación). Esto lo hace ideal para redes a gran escala donde los recursos de fibra son limitados.
La fibra tamponada de 0.9 mm reduce el diámetro del cable en comparación con los cables estándar de 2 mm, lo que permite una mayor densidad en los sistemas de gestión de cables. Esto es particularmente beneficioso en entornos de centros de datos de alta densidad donde el espacio está limitado.
Sí, el módulo está diseñado para la operación en cascada en sistemas WDM de varias etapas. Al cascadear, asegúrese de que la pérdida de inserción total permanezca dentro de los límites del presupuesto de potencia del amplificador y que las especificaciones de aislamiento del canal se mantienen en toda la cadena.
El módulo es pasivo y requiere un mantenimiento mínimo . Se recomienda la inspección visual periódica de los conectores para la contaminación, junto con la supervisión de energía de canales críticos. Limpie los conectores con toallitas de alcohol y aire comprimido cuando sea necesario.
Sí, el módulo es compatible hacia atrás con sistemas de velocidad de datos más bajos (10 g/40 g) mientras admite futuras actualizaciones de 100 g/400g. Su amplia banda de paso acomoda variaciones de longitud de onda de tecnologías de transceptor más antiguas mientras mantiene el rendimiento.
