Principio de funcionamiento del divisor óptico.

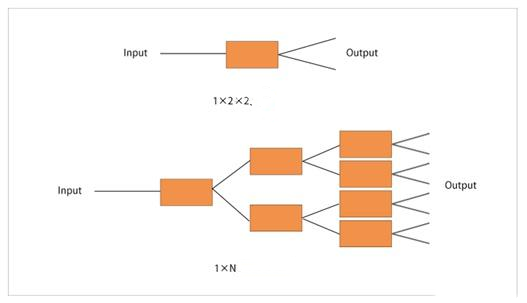

El divisor óptico es un dispositivo pasivo central en el sistema FTTH.El divisor óptico, también conocido como divisor de haz óptico, es un dispositivo de distribución de energía óptica de guía de ondas integrado, que puede dividir una señal óptica de entrada en dos o más señales ópticas de salida, y la potencia de entrada óptica se distribuye uniformemente en todos los puertos de salida.Por ejemplo, un divisor óptico con una relación de división de 1:4 puede dividir una señal óptica en cuatro partes iguales y luego transmitirla en cuatro canales diferentes.En la actualidad, la relación de división de los divisores ópticos es generalmente 1: N o 2: N, como 1:4, 1:8, 1:16, 1:32, 2:16, 2:32.
El principio de funcionamiento del divisor óptico es el siguiente: cuando la fibra monomodo transmite la señal óptica, la energía de la luz no se concentra completamente en el núcleo de la fibra, sino que una pequeña cantidad se propaga a través del revestimiento cercano al núcleo de la fibra.Es decir, si los núcleos de las dos fibras están lo suficientemente cerca, el campo modal de la luz transmitida en una fibra puede entrar en la otra fibra y la señal óptica se redistribuye en las dos fibras.
divisor óptico
Clasificación de divisores ópticos.
De acuerdo con los diferentes principios de división óptica y proceso de fabricación, los divisores ópticos se pueden dividir en tipo de cono de fusión (FBT) y tipo de guía de onda plana (PLC).
Divisor óptico PLC

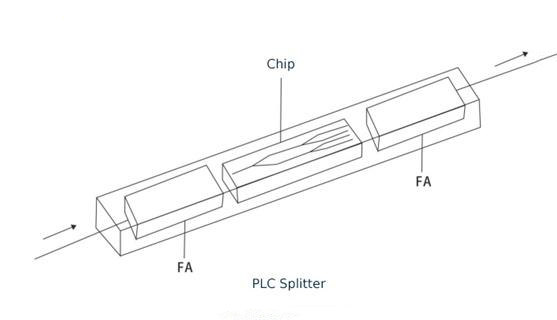

PLC Splitter es un dispositivo de distribución de energía óptica de guía de ondas integrado basado en sustrato de cuarzo.Su función principal es dividir las señales ópticas de una fibra óptica en varias fibras ópticas.El dispositivo está acoplado mediante un chip divisor óptico y un conjunto de fibras ópticas en ambos extremos.El chip es el componente central y la calidad del chip y el canal divisor afectan directamente el precio de todo el divisor.El chip tiene un extremo de entrada y N guías de ondas de salida.La matriz de fibras está ubicada en la superficie superior del chip, sella la carcasa y forma un divisor óptico con una entrada y N fibras de salida.
Divisor óptico PLC

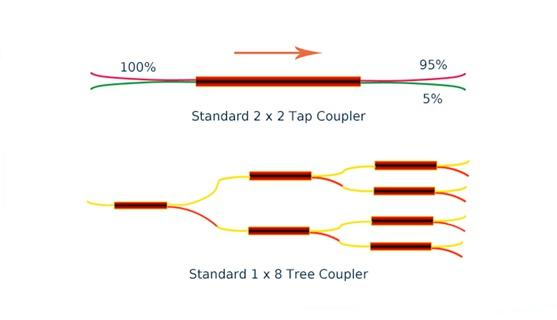

Divisor óptico de cono de tracción fusionado (FBT)
La tecnología de estirado por fusión consiste en agrupar dos o más fibras ópticas que se han eliminado de la capa de recubrimiento, y luego fundirlas y estirarlas en la máquina de trefilado, monitorear el cambio de la relación espectral en tiempo real y finalizar la fusión y el estiramiento después. la relación espectral alcanza los requisitos, un extremo del cual retiene una fibra óptica (el resto se corta) como extremo de entrada, el otro extremo se utiliza como extremo de salida multicanal.
Divisor óptico de cono de tracción fusionado (FBT)
